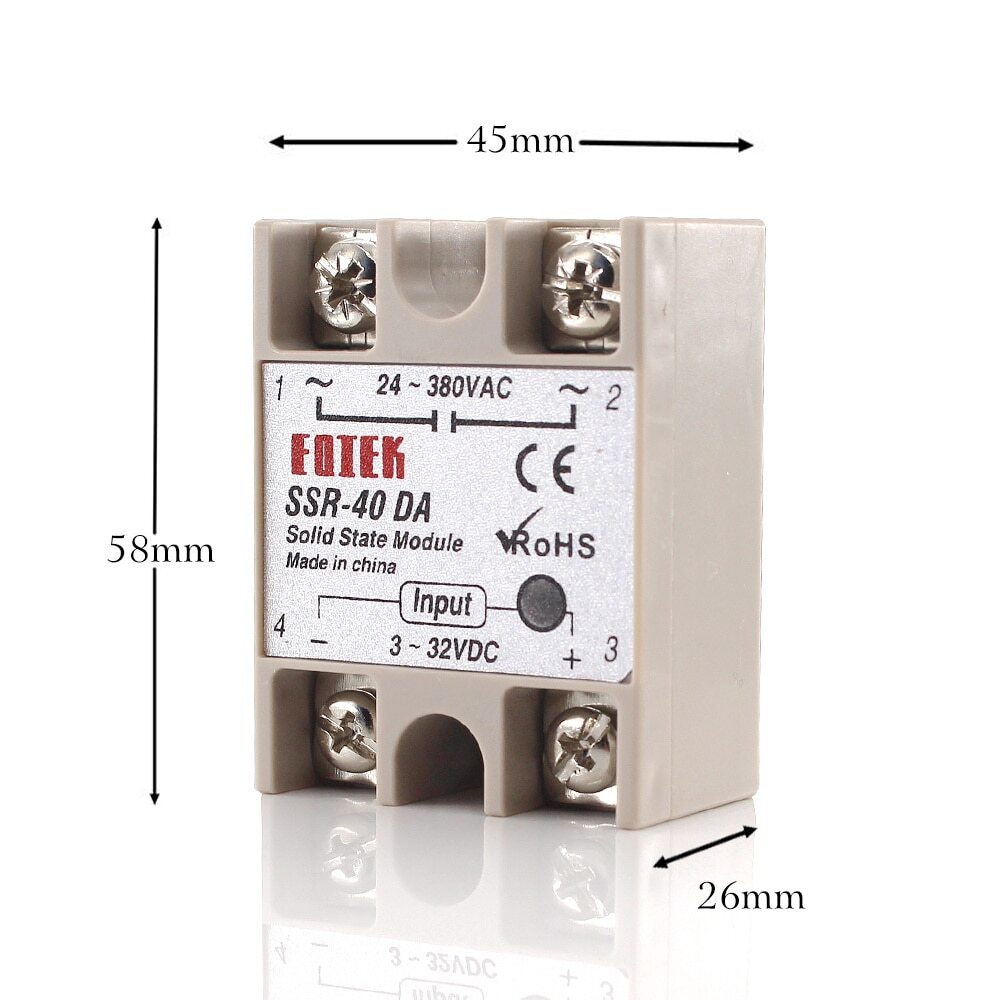

Relais statique SSR-25DA / SSR-40DA – 24~480VAC, contrôle 3~32VDC

Relais statique SSR-25DA et SSR-40DA à commande continue

Ce relais statique permet de commuter une charge alternative à partir d’un signal de commande continu, sans contact mécanique mobile. Deux variantes sont proposées selon le courant nominal recherché.

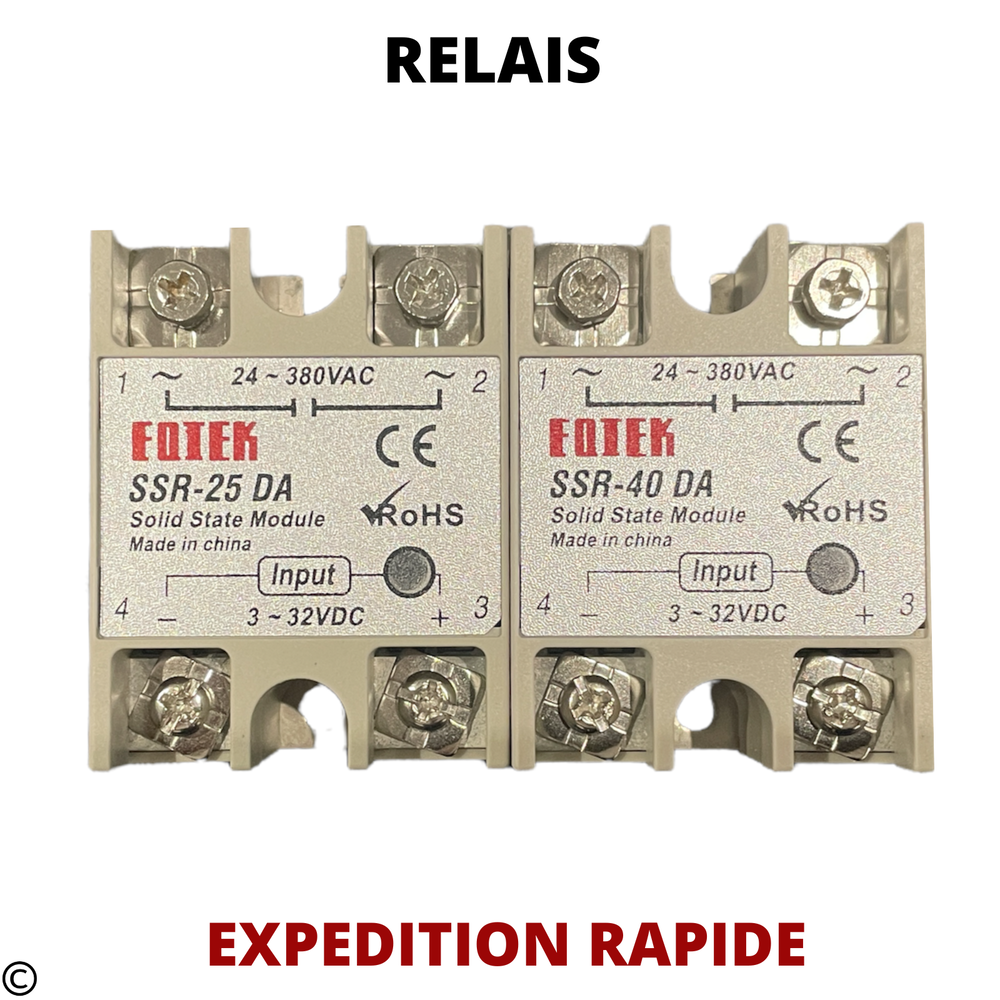

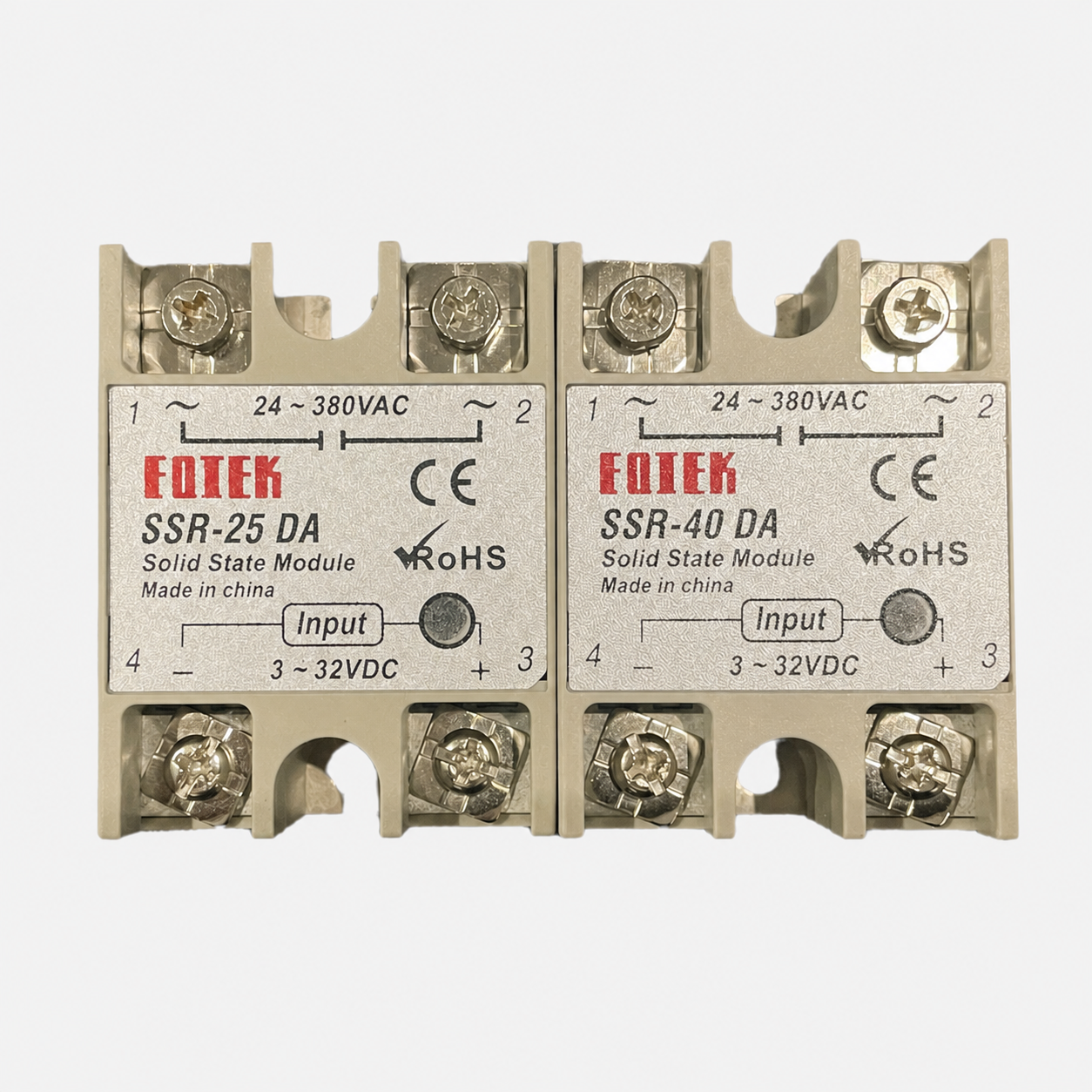

Variantes proposées

• SSR-25DA : courant nominal indiqué de 25 A
• SSR-40DA : courant nominal indiqué de 40 A

Caractéristiques techniques indiquées

• Tension de charge : 24 à 480 V AC
• Tension de commande : 3 à 32 V DC
• Courant de commande : 3 à 25 mA
• Commutation indiquée au passage par zéro
• Boîtier avec dissipateur thermique intégré indiqué sur la fiche

Applications indiquées

Commande de chauffages, moteurs, pompes, automatismes et systèmes de régulation, dans les limites électriques de la variante sélectionnée.

À vérifier avant commande

Comparez le modèle, le courant admissible, les tensions de charge et de commande ainsi que le schéma de raccordement avec votre installation. Le dimensionnement, le refroidissement et la protection électrique doivent être adaptés à la charge utilisée.
