Kit 600 Résistances Film Métallique 1/4W 1% – 30 Valeurs 10Ω à 1 MΩ

Sur un dépannage, la résistance qui manque est toujours celle qu'on n'a pas. Ce kit couvre les 30 valeurs les plus courantes en électronique, à raison de 20 pièces chacune, triées dans une boîte compartimentée étiquetée. De quoi ne plus jamais interrompre une réparation pour une pièce à quelques centimes.

Caractéristiques

• Quantité : 600 résistances, 30 valeurs × 20 pièces
• Plage : de 10 Ω à 1 MΩ
• Puissance : 1/4 W
• Tolérance : 1 %
• Technologie : film métallique
• Montage : traversant, boîtier axial à sorties fil
• Marquage : 5 anneaux de couleur

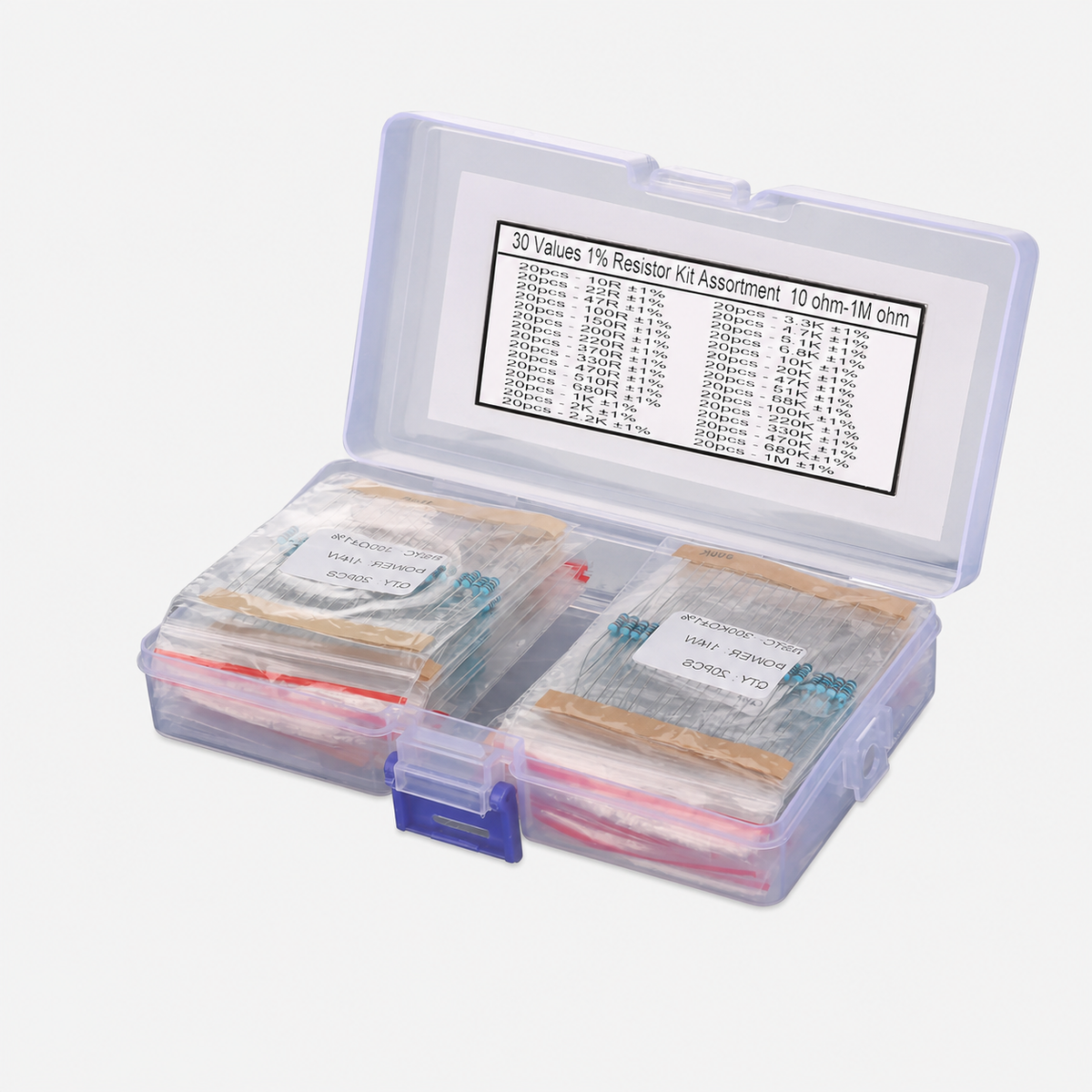

• Conditionnement : boîte plastique à compartiments, chaque valeur en sachet marqué

Les 30 valeurs du kit

10 Ω · 22 Ω · 47 Ω · 100 Ω · 150 Ω · 200 Ω · 220 Ω · 270 Ω · 330 Ω · 470 Ω · 510 Ω · 680 Ω · 1 kΩ · 2 kΩ · 2,2 kΩ · 3,3 kΩ · 4,7 kΩ · 5,1 kΩ · 6,8 kΩ · 10 kΩ · 20 kΩ · 47 kΩ · 51 kΩ · 68 kΩ · 100 kΩ · 220 kΩ · 300 kΩ · 470 kΩ · 680 kΩ · 1 MΩ

Points forts

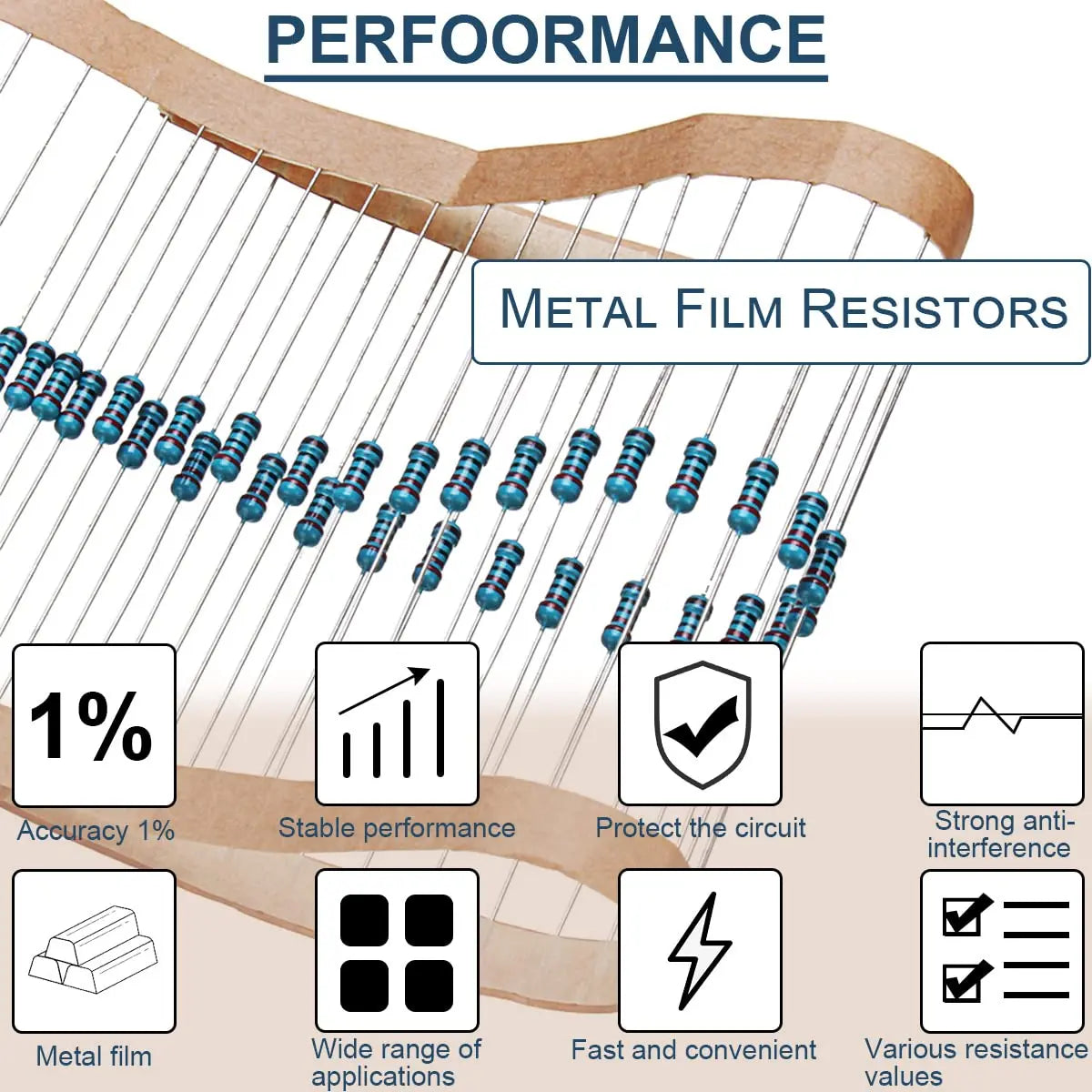

• Film métallique à 1 % : bien plus stable et précis que le carbone à 5 %
• Faible bruit et faible coefficient de température, adapté aux étages de mesure
• Triées et étiquetées à la réception : pas de sachet fourre-tout à démêler
• 20 pièces par valeur : de quoi encaisser plusieurs réparations sur la même valeur
• Les valeurs retenues sont celles qu'on croise vraiment sur une carte d'alimentation ou une T-CON

Applications

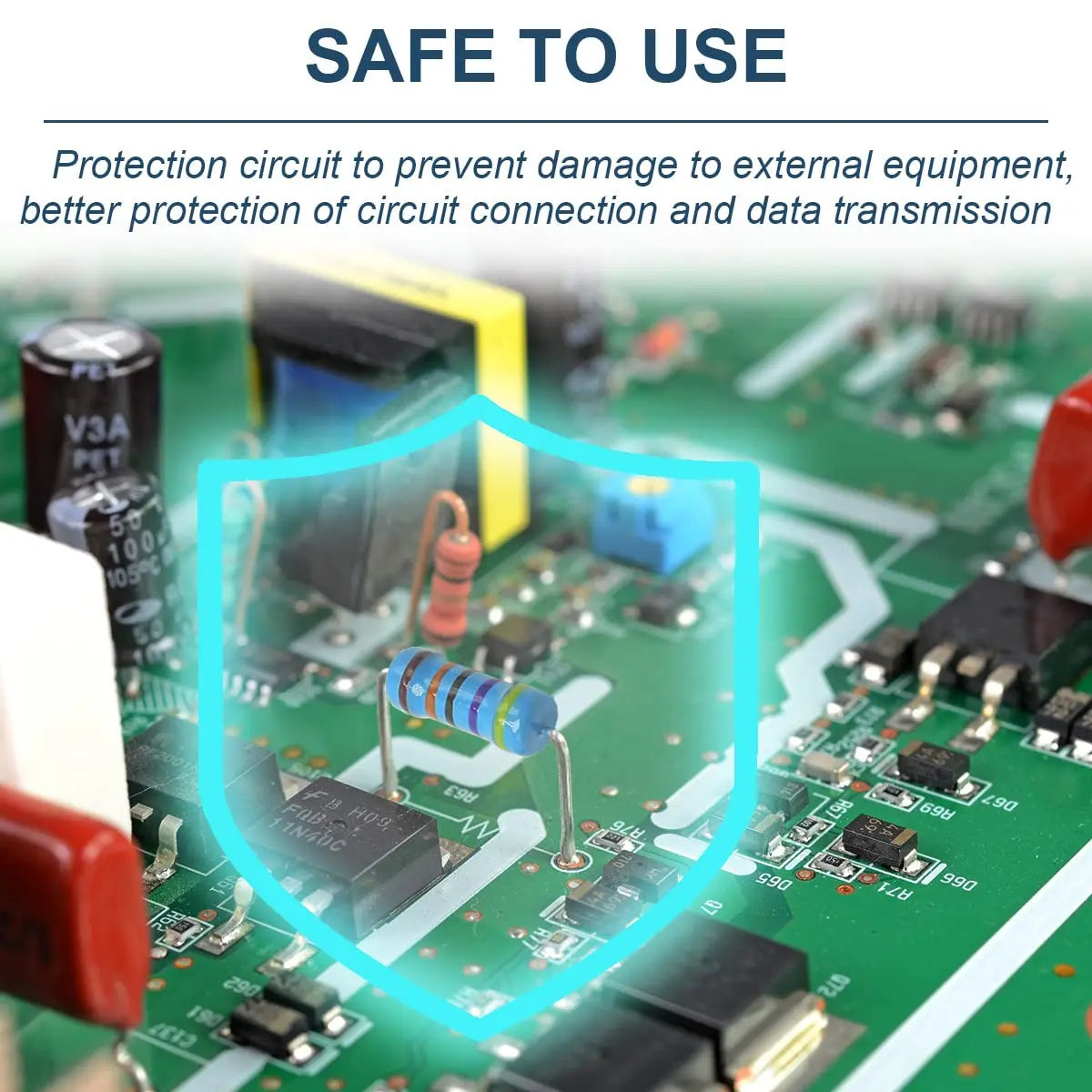

Réparation de cartes électroniques, alimentations à découpage, cartes de téléviseur, moniteurs et consoles, prototypage sur plaque d'essai, électronique de loisir, Arduino et Raspberry Pi, formation et travaux pratiques.

Contenu

• 600 résistances film métallique 1/4 W 1 %, 30 valeurs

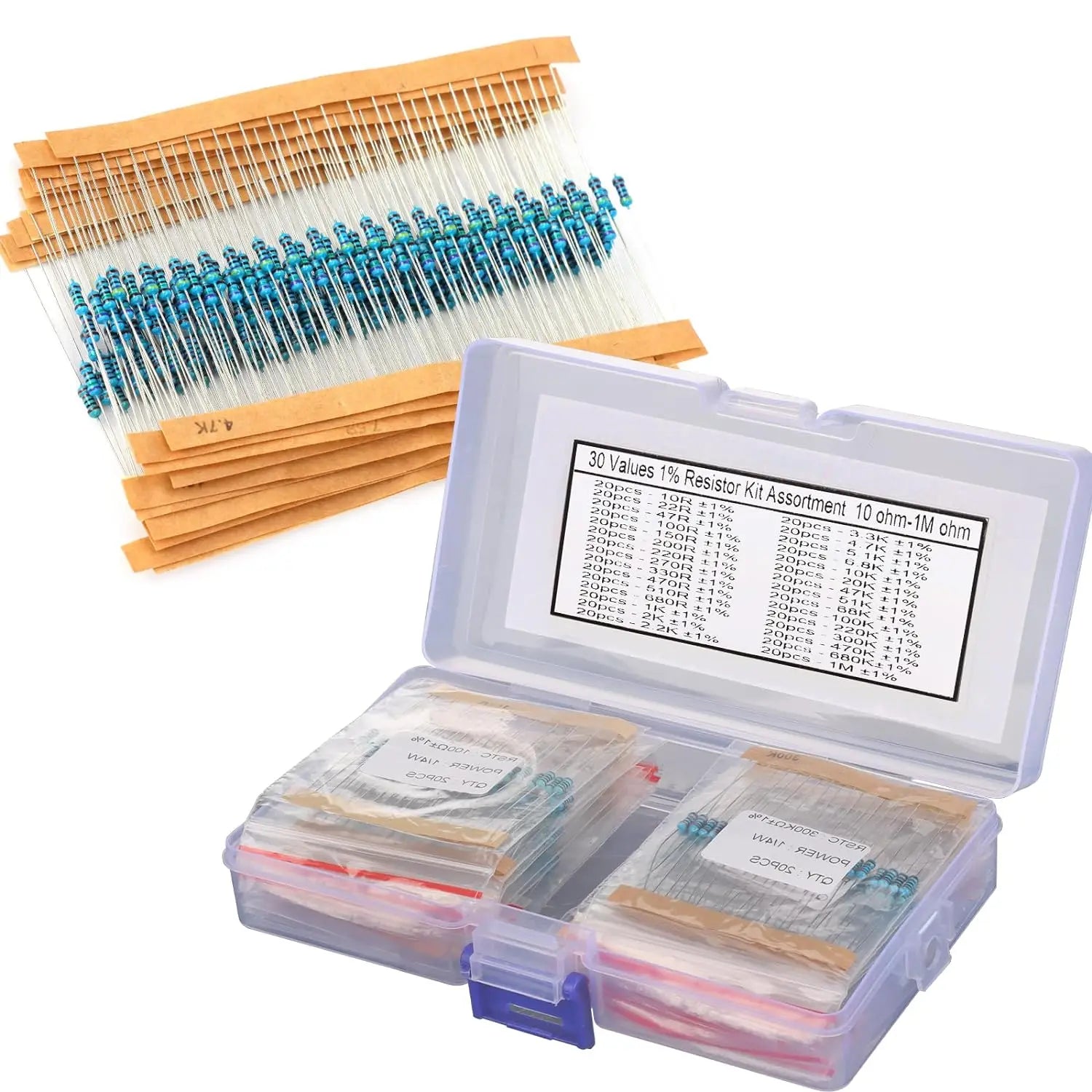

• 1 boîte de rangement compartimentée avec étiquette des valeurs

Bon à savoir

Sur une résistance à 5 anneaux, les trois premiers donnent les chiffres significatifs, le quatrième le multiplicateur et le cinquième la tolérance — ici un anneau marron pour 1 %. En cas de doute sur la lecture des couleurs, un contrôle à l'ohmmètre lève l'ambiguïté en deux secondes.

À noter

Le tableau du fabricant indique « montage en surface » : c'est une erreur de sa fiche. Ces résistances sont bien traversantes à sorties fil, comme le montrent les photos. La plage réelle est 10 Ω – 1 MΩ, celle inscrite sur la boîte.

Petites pièces : tenir hors de portée des enfants de moins de trois ans.
