Relais HF115F-012-1ZS1 JQX-115F-012-1ZS1 HF115F-012 JQX-115F-012

Ce relais de puissance Hongfa à bobine 12V DC est destiné au remplacement d’un relais portant la même référence complète et présentant le même brochage. Il convient aux cartes électroniques utilisant un contact inverseur pour commuter une charge.

Référence et marquage

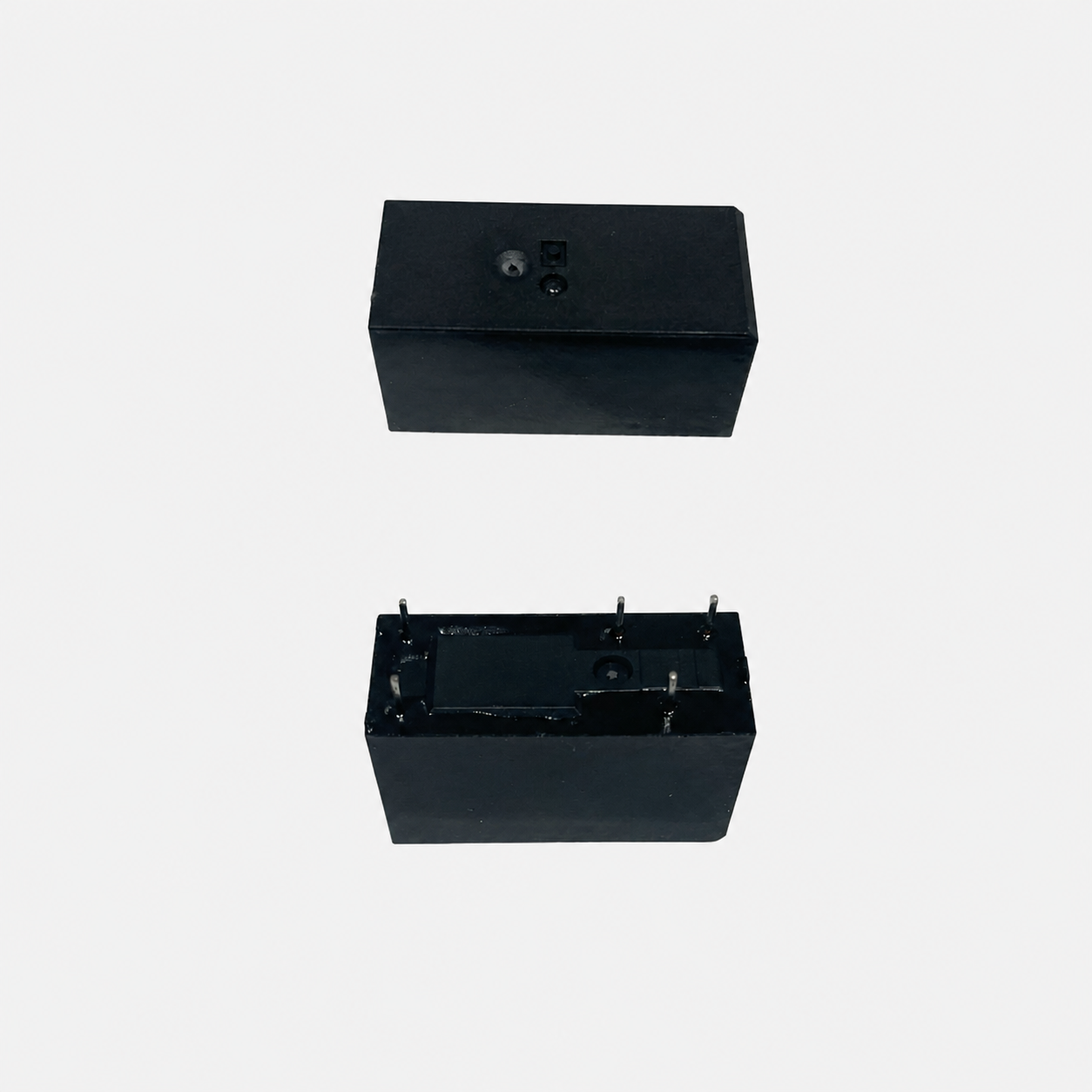

• Référence visible sur le produit photographié : HF115F-012-1ZS1
• Autre désignation de la même famille constructeur : JQX-115F-012-1ZS1
• Fabricant : Hongfa

Important : la mention HF115F-012 ou JQX-115F-012 seule ne suffit pas pour confirmer le remplacement. Le suffixe, la disposition des broches et le schéma de contact doivent correspondre à votre composant d’origine.

Caractéristiques techniques

• Tension nominale de la bobine : 12V DC
• Configuration du contact : 1 inverseur, code 1Z (SPDT)
• Capacité indiquée sur le boîtier : 12A sous 250VAC
• Nombre de broches : 5
• Montage : traversant sur circuit imprimé
• Boîtier : version scellée, code S

Avant de commander

Comparez impérativement le marquage complet HF115F-012-1ZS1, la tension 12V DC, le nombre et l’écartement des broches ainsi que le schéma électrique imprimé sur votre relais. Une tension identique ne garantit pas, à elle seule, la compatibilité.

Applications

• Réparation de cartes de puissance et de commande
• Équipements électroniques et électroménagers utilisant cette référence exacte
• Remplacement d’un relais usé, charbonné ou dont les contacts ne commutent plus correctement

Contenu

1 relais de puissance. La référence livrée doit être contrôlée sur le marquage avant montage.
