AS15-G Gamma IC QFP-48 T-CON TV LCD LED – Réparation Image Négative

Votre téléviseur présente une image en négatif, des couleurs inversées, un voile blanchâtre ou une image solarisée alors que le son reste présent ? Le circuit de correction gamma de la carte T-CON peut être en cause. Cette fiche concerne exclusivement le AS15-G.

Symptômes pouvant être associés au circuit gamma

• Image en négatif ou couleurs inversées
• Image solarisée ou postérisée
• Voile blanc ou rendu laiteux
• Dominante de couleur anormale

Ces symptômes peuvent aussi provenir d'un autre composant de la carte T-CON ou de la dalle : le remplacement du circuit ne constitue pas à lui seul un diagnostic.

Vérification indispensable avant commande

Lisez le marquage gravé directement sur la puce de votre carte T-CON. Il doit indiquer exactement AS15-G. Les références AS15-G, AS15-F, AS15-HG et AS15-HF ne sont pas présentées comme interchangeables : commandez le suffixe strictement identique à celui du composant d'origine.

Choisissez votre quantité

• 1 pièce — pour une intervention
• 3 pièces — pour disposer d'une réserve
• 5 pièces — format atelier ou réparateur

Caractéristiques

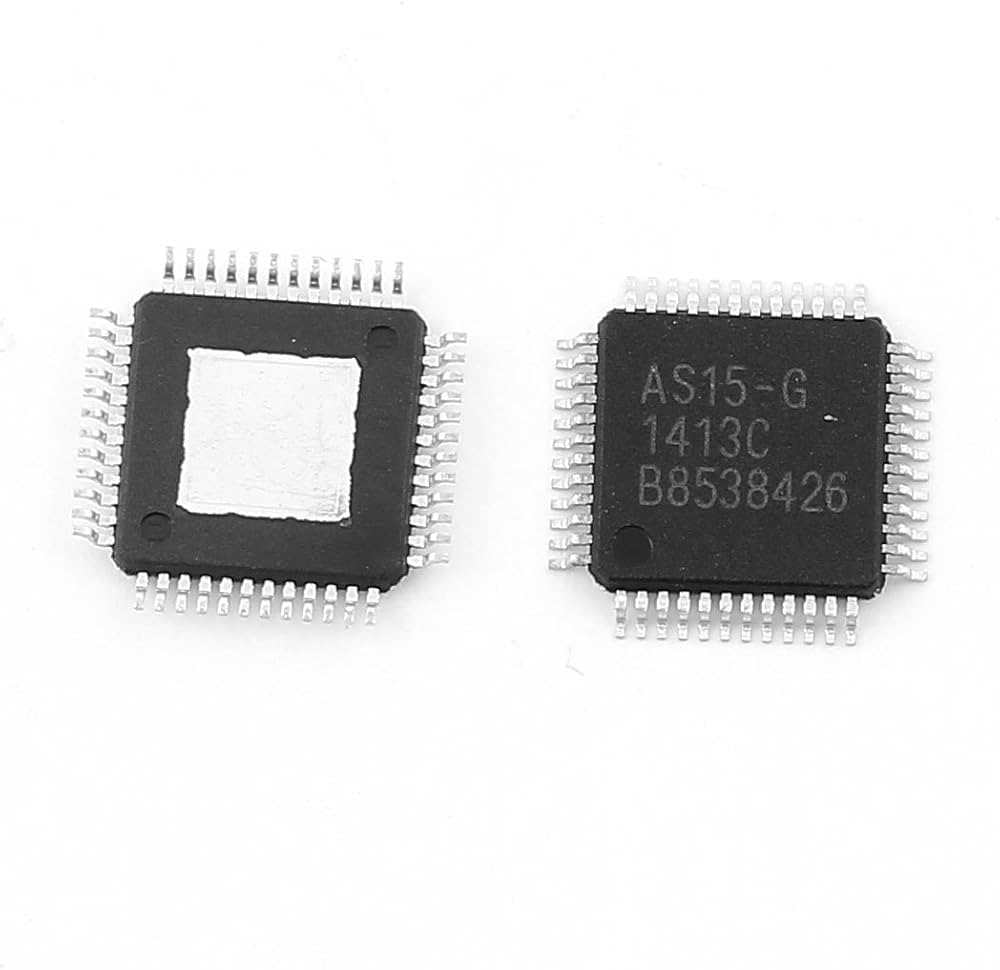

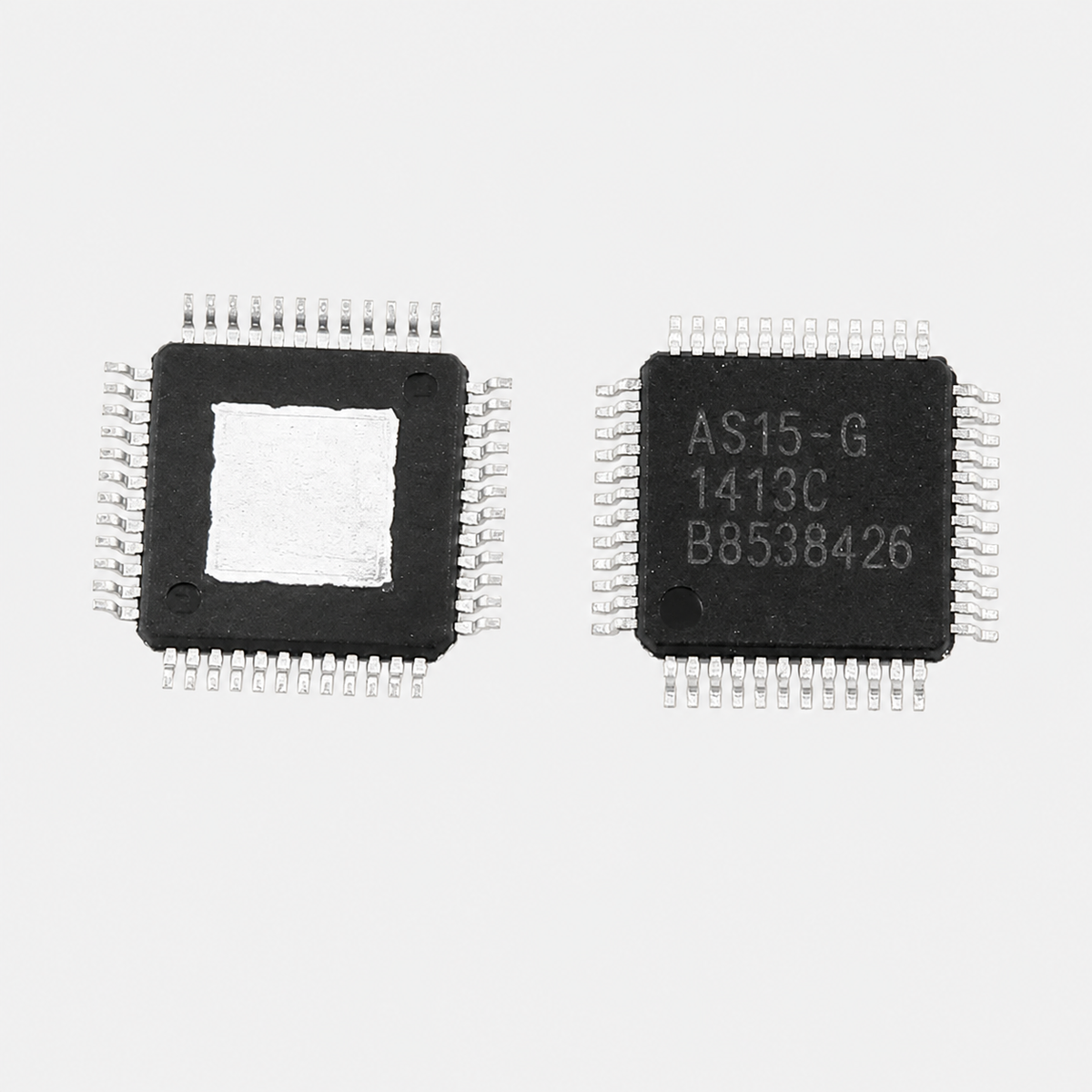

• Référence du marquage : AS15-G
• Référence de famille fabricant : E-CMOS EC5575-G
• Fonction : circuit intégré de correction gamma / buffer de tensions de référence
• Boîtier : TQFP-48 / QFP-48, montage en surface CMS
• Emplacement d'usage : carte T-CON de dalle TFT LCD
• État : composant neuf

Contenu

1, 3 ou 5 circuits intégrés AS15-G, selon la variante sélectionnée.

Précautions de remplacement

• Intervention réservée à une personne équipée pour le soudage de composants CMS.
• Le composant est sensible à la chaleur et aux décharges électrostatiques (ESD).
• Travaillez sur téléviseur débranché et contrôlez l'orientation de la broche 1 avant soudage.
